當前位置：產品中心 > 液體流量計 > 有機溶劑用流量計
| 型 號： | LWGY |
| 品 牌： | 多欽儀表 |
| 所屬分類： | 液體流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2017.07.12 12:08:21 |
DN0.5-300，因為有機溶劑不導電，多使用渦輪流量計或者機械式金屬浮子流量計來測量。
有機溶劑是能溶解一些不溶于水的物質（如油脂、蠟、樹脂、橡膠、染料等）的一類有機化合物，其特點是在常溫常壓下呈液態，具有較大的揮發性，在溶解過程中，溶質與溶劑的性質均無改變。
有機溶劑的種類 有機溶劑的種類較多，按其化學結構可分為10大類：
①芳香烴類：苯、甲苯、二甲苯等；
②脂肪烴類：戊烷、己烷、辛烷等；
③脂環烴類：環己烷、環己酮、甲苯環己酮等；
④鹵化烴類：氯苯、二氯苯、二氯甲烷等；
⑤醇類：甲醇、乙醇、異丙醇等；
⑥醚類：乙醚、環氧丙烷等；
⑦酯類：醋酸甲酯、醋酸乙酯、醋酸丙酯等；
⑧酮類：丙酮、甲基丁酮、甲基異丁酮等;
⑨二醇衍生物:乙二醇單甲醚、乙二醇單乙醚、乙二醇單丁醚等；
⑩其他：乙腈、吡啶、苯酚等。
有機溶劑因其物理特性，常用智能型渦輪流量計或者機械式金屬浮子流量計來測量。
流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
定貨時應明確 ?：
流量計的型號，并確認該型號所表示的涵義與您所要求的公稱通徑、結構形式、?公稱壓力、流量范圍、精度等級、溫度范圍、防爆要求、防腐性能等相符。 ?? 需我公司配置的附件，如電纜、管道法蘭、螺栓等。 ?
為了協助您更好的選型，若有可能請?zhí)峁┝黧w名稱及理化特性（如粘度、密度、??腐蝕性等），壓力、溫度及流量的常用值、最大值、最小值等。?
?
有機溶劑用渦輪流量計：
技術參數：
? ? ?★?測量范圍：0.01m3/h～1800m3/h
? ? ?★?口徑: DN0.5 mm～300mm
? ? ?★?最高工作壓力: 可達35MPa
? ? ?★?精度等級: 0.2 ?0.5 ?1.0級
? ? ?★?環境溫度 -20℃～55℃;
? ? ?★?相對溫度：5%～95%
? ? ★?被測介質溫度：-20℃～120℃, 最高可達160℃
? ? ★大氣壓力：86Kpa～106Kpa
? ? ★防爆等級：ibⅡBT4
? ? ★信號傳輸距離：傳感器至顯示器的距離可達1000m
?
?
有機溶劑用渦輪流量計保證精度測量范圍：
? ? ? ? ? ? ? ? ??
?
?

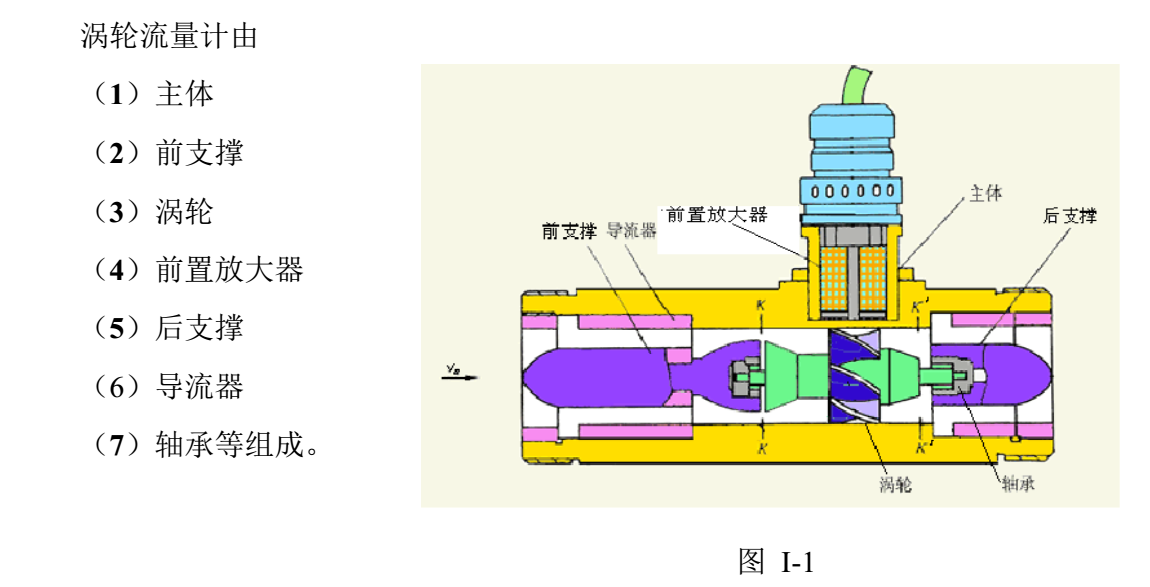

有機溶劑用渦輪流量計結構與組成
?前置放大器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發?生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以實現流量積算。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? ? ?在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成?正比。兩者的比值稱為儀表常數以“K ”（次/L ）表示。由實流標定得到每臺流量?計的儀表常數值。將流量計測得的脈沖頻率f 和脈沖總數N ，分別除以該流量計的?儀表常數K，便可求得
瞬時流量q （L/s ）和累積流量Q ?（L ）。即：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?q = ??/K ? ?(L /s ) ………………………………… …… ?（4-1） ? ? ? ? ?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Q = N/K ? ? （L ）……………………………………… ?（4-2 ） ?
?
?
?
選型說明
?
?
?
?
?
? ? ??流量計運行前的檢查 ?
?（1） 確認管道已清洗干凈，須再清洗時，應讓清洗液通過旁通管道，不得通過?傳感器 ?
?（2 ） 確認各輔助裝置配置和安裝正確 ?
?（3 ） 確認電路接線正確 ?
?（4 ） 確認管路無泄漏,流量計下流調節閥調節靈便，關閉時無泄漏 ?
?（5 ） 緩緩打開流量計傳感器下游調節閥，確認流量計顯示正常 ?
?（6 ） 確認管道支撐可靠，在最大流量下無振動 ?
?（7 ） 確認流量計下游壓力大于Pmin ?
?（8 ） 確認旁通閥門無泄漏 ?
?
?
?故障以及排除方式：
?
?
渦輪流量計樣品實際拍攝：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（渦輪流量傳感器不同規格不同連接方式）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （配套使用放大器，脈沖輸出）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（全四氟材質）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （DN2mm 渦輪流量計）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（全四氟材質 法蘭連接）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （304不銹鋼 ? 法蘭連接）
?
?
有機溶劑也可以用金屬浮子流量計來測量：
金屬浮子流量計詳細介紹：http://www.628tw.com/chanpin/detail/67
說明書下載：http://www.628tw.com/xiazai/detail/120
?
?
?
售后與質保 ??
?
多欽儀表（上海）有限公司供應的所有產品：
所有產品質保2年；
免費提供電話咨詢、指導安裝調試等服務；
協商上門指導安裝、調試等事宜，只收取合理的差旅費用；
量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
?
?
?
24小時微信（微信號：17701683668）在線隨時隨地為您提供專業的流量計服務。
