插入式流量計，適合管徑DN200-3000，常用插入式渦街流量計、插入式電磁流量計兩種。
?
插入式流量計是一類按結構形式劃分的流量計，它包括工作原理不同的各種流量計。插入式流量計有了較大的發展，并且從整個流量計的發展趨勢看，它有強大的生命力，在眾多的流量計中占有重要的位置。
插入式流量計優缺點：
(1)結構簡單，輕便，制造成本較低。
(2)壓損小，運行費用低，是一種節能儀表。
(3)一種結構可用于多種口徑(限于點速式)，可減少用戶備用數量。
(4)便于包裝，運輸，安裝，維護。
(5)可不斷流進行安裝，拆卸，避免了斷流造成的經濟損失。
(6)管道中的流速分布對測量精確度影響太大，要求直管段長達30D~50D。
(7)現場情況復雜，對其應用有很大影響，難以標準化。
(8)精確度很難提高，一般只能達到±(3~5%)。
插入式流量計應用：發電及熱電聯產、供熱行業；航空、航天、造船、核能及兵器行業；機械、冶金、煤礦及汽車制造行業；石油、化工行業；醫藥、食品及煙灑制造行業；森工、農墾及輕工行業等。
插入式渦街流量計：
?技術參數：
?
安裝步驟：
1． 在管道上用氣焊開一個略小于φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利
2． 在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
3． 將球閥及傳感器安裝在焊接好的發蘭上。
4． 調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
5． 均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
?
6． 檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復步驟5、6。
?選型參考流量范圍表：
?
??選型參考流量范圍表樣品展示：
插入式渦街流量計：http://www.628tw.com/chanpin/detail/174
?
?
插入式電磁流量計
技術參數：
?
??適于測量管道通徑：200 ?2000mm;
? 流速測量范圍：0?1至0?10m/s,滿量程在l~10m/s范圍內連續可調。?
??測量精確度：當滿量程流速>l?m/s時，±2.5%。
??被測介質導電率：大于 50 us/cm
??工作壓力：1.6Mpa
??電極材料：含鉬不鎊鋼〇CrU8Nil2Mo2Ti、哈式合金c-276、鈦Ti等。
??測量管（測量頭）材料：ABS?
? 被測介質最高溫度：ABS60°C
?
? 外殼防護等級：符合GB-08-84標準IP68的有關規定。
?
? 傳感器輸出信號：209mVp-p/lm/s。
??傳感器與轉換器之間信號最大的傳輸距離50m?(特殊要求請與廠方聯系）
?? 流量計輸出信號：
? 直流電流：0?10mA負載電阻為O-l?KΩ ? ?4-20mA負載電阻為0?500Ω;
?
?? ??頻率：1?5KHz?負載電阻為250?1.2KΩ;
?
?結構：
??傳感器主要由測量頭（或測量管）、勵磁系統、插入桿、接線盒、 安裝底座、密封定位機構等組成。
??測量頭（或測量管）：測量頭（測量管）處于管道被測流流速質點處，用來檢測該點的流速。測量頭（或測量管）由絕緣材料制成的端頭或者導管，在其上裝有一?對電極，除電極端頭或測童管內壁外，其它部分與被測流體絕緣狀態
??勵磁系統：勵磁系統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入桿內。
??插入桿：由不銹鋼材料制成。測量頭東測量管固定在插入桿內，勵磁引線和電極引線通過插入桿與被測介質密封并連接到接線盒中。插入桿上焊有方向指示桿，用以在安裝時保證工作磁場、流速和電極連線三者互相垂直，符合法拉第電磁感應定律的要求。
??接線盒：接線盒位于傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。
??安裝底座：安裝底座是焊接在被測管道上，用來與安裝球閥連接.插入電磁流量計傳感器的部分。
??密封機構：由不銹鋼材料制成的壓緊蟝紋座、壓緊嫘母、橡膠墊圈和定位螺釘?shù)冉M成用以密封插入電磁傳感器，使之能夠承受一定的工作壓力。
?安裝
1.1安裝環境的選擇
? 應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。
? 安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。
? 安裝環境應便于安裝和維護。
1.2安裝位置的選擇
? 安裝位置必須保證管道內始終充滿被測流體。
? 選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。
? 測量雙相（固.液或氣.液）流體時，應選擇不易引起相分離的地方。
? 應避免測量部位出現負壓。
? 被側管道直徑或周長容易測量，并且橢圓度應較小。
1.3直管段長度
傳感器安裝管道上游側直管段長度應大于或等干10D,下游側應不小于5D。D為 被測管道通徑
1.4流量控制閥門和調節閥門
流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。
1.5安裝底座的焊接 焊接的技術要求如下：
? 安裝底座63管子的軸線與被測管道的軸線相互垂直。
? 采用不銹鋼焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受?1.6Mpa壓力無滲漏現象。
? 被測管道開孔尺寸與安裝底座的通孔外徑一致。
傳感器的安裝
2.1清理被測管安裝底座的焊渣和毛剌。
2.2關掉上游流量控制閥門或采用低壓供水a
2.3將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢査球閥是否能全開全關。如有問題應進行修理將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝 到球閥上。松開定位螺釘和壓緊螺母，將傳感器插入桿通過球閥插入被測管道。插入 深度由H4計算，并由游標卡尺或鋼卷尺測量，符合要求后，上緊壓緊螺母和定位螺 釘，同時應注意傳感器方向標志桿指向應和流體流向一致
2.4用游標卡尺或鋼卷尺測量傳感器電極至方向標志桿之間的距離設測得傳感器電極與其方向標志桿的長度為H,對于D≤400mm,插入深度可由下式計算插入 深度可由下式計算插入深度E為：
E=H-0.5D
對于D?>?400mm通徑時，
E=H-0.121D
需要更準確找出插入深度時，可用下式計算管道直徑方向，內壁到測量點的距 離Y
?
式中，R管道內半徑。插入深度
?E=H-Y
?
接地
傳感器產生的流量信號非常微弱，通常為微伏或毫伏級。因此，防止外界電干擾的影響是用好流量計的一個重要因素。接地是解決電干擾影響的一個很有效的措施。
傳感器接地要求主要是被測介質接地。傳感器和轉換器的接地端（端子“C”?和流量信號電纜的金屬屏蔽網相連接，并通過插人桿與被測介質連接當被測管道是 非金屬管道時，為了保證良好的接地，可將傳感器接地端子直接與大地加一接地線a?要求接地用電阻應小于10Ω
調整與使用
? ?如果被測管道流量大小已知，可根據被測管道內流量大小和轉換器安裝使用 說明書量程設定方法，設定好流量量程。
? 準備工作完成后，先打開傳感器上游流量控制閥門，再緩緩的打開下游流量調節閥門，觀察轉換器顯示流量應由小到大變化如果顯示為負值，應斷電源將信號 線?“SIG1”?和流量量程和憾器系數。
? 如果傳感器安裝在露天或埋在地下，接好崛器端子線后，可用本廠所附密撇將其密封。
? 將傳感器上游流量控制閥門打開，與打開下游流量調節閥門，使流體排放數分鐘后，讓含有流體中的氣體隨之排放。關閉下游流量調節閥門和上游流量控制閥門，讓管道內充滿流體，但不流動，按轉換器安裝使用說明書所述的方法進行儀表調 零。
? 打開上游流量控制閥門，然后再緩緩開啟下游流量調節閥門，滿足要求后即可投入運行。流量計算公式
0=2827.43D2V (m3/h)
式中：D: ?管道內徑，m;
?
? ? ? ? ? ?V:管道平均流速，m/s。

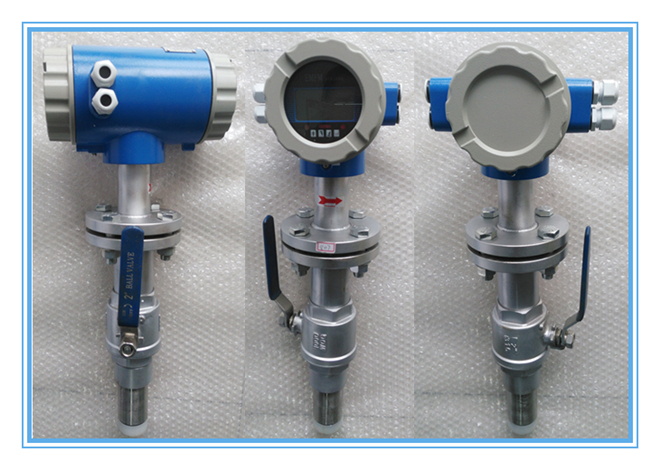

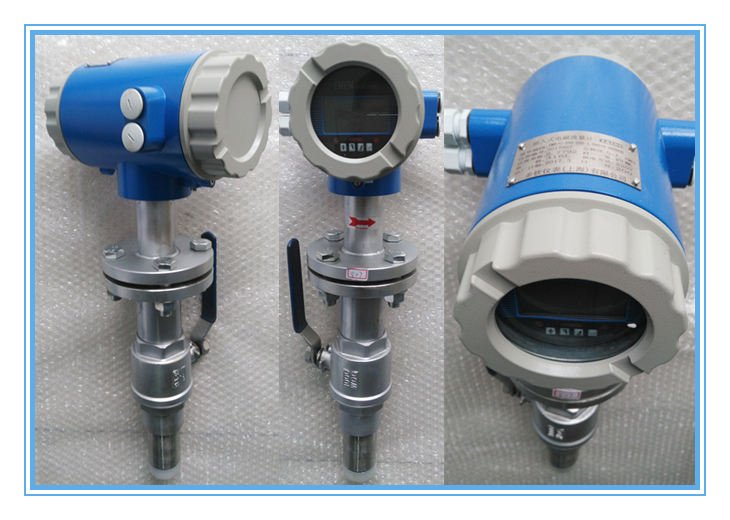

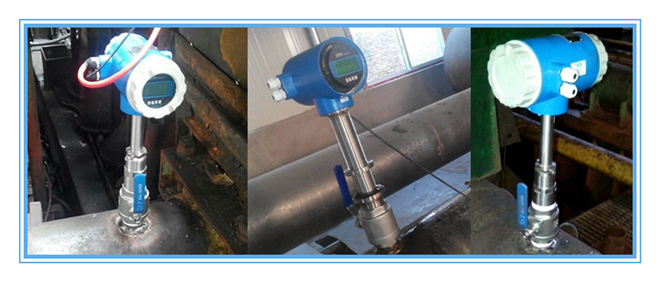

?安裝樣品展示
詳細內容參考：插入式電磁流量計 ?http://www.628tw.com/chanpin/detail/206
